DF-156 10T Hydra-Electric Winch Dimensions

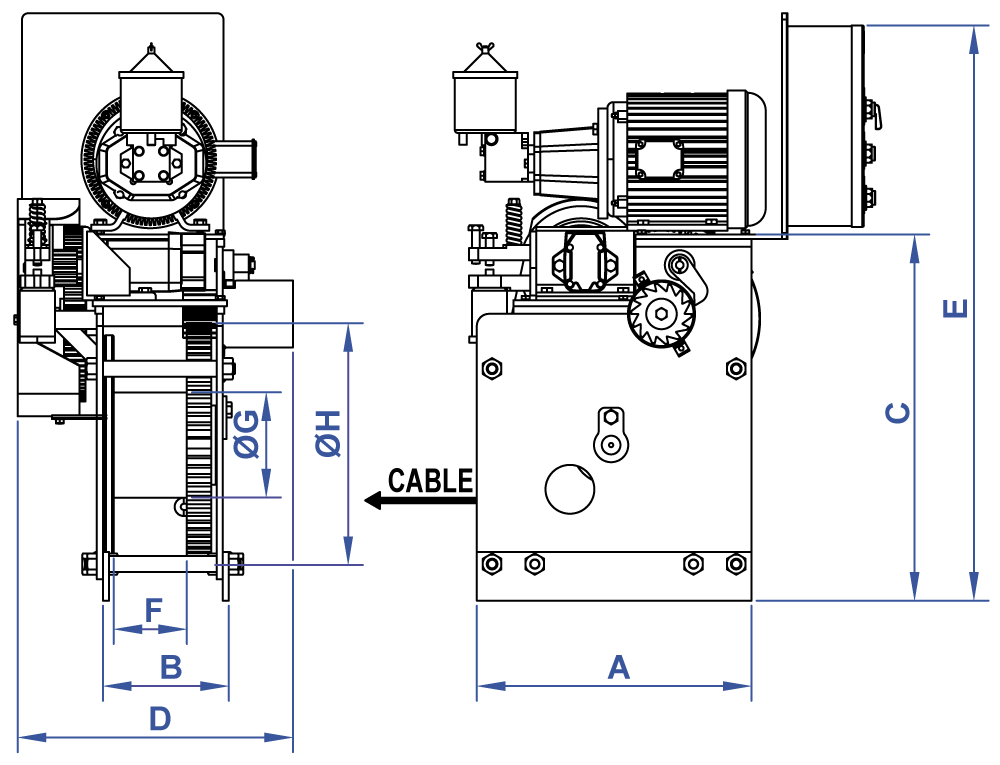

DF-156 10T HE Winch Line Art

LEFT HAND WINCH SHOWN, RIGHT HAND WINCH OPPOSITE

No SVG support
MODEL No. PART No. A B C D E ØF G ØH
DF-156-10 REFER TO COATINGS TABLE 22 1/2" 10 3/8" 25" 22 1/2" 40" 8 5/8" 6" 18"
COATINGS RH WINCH PART No. LH WINCH PART No.
GALVANIZED 10T 72478 72486
